• Unikátní schopnost měřit vliv PoE na linkovou výkonnost se současným generováním provozu a zátěžovým PoE testem
• Měření DC resistance unbalance

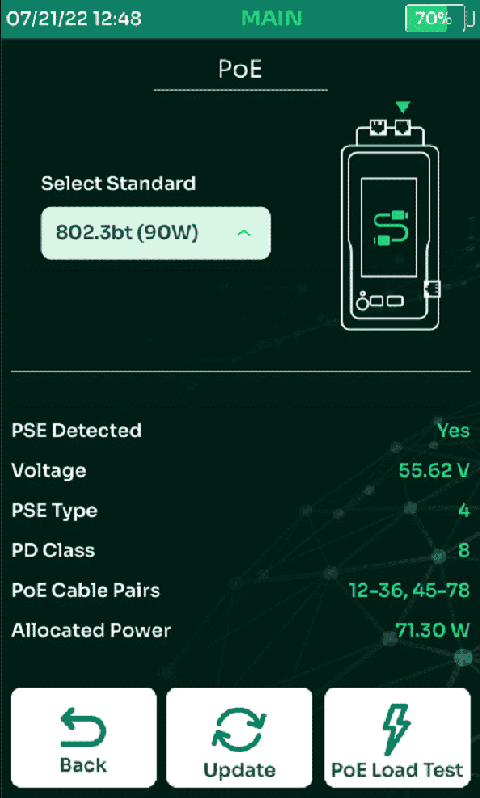

• Zátěžové ověřování napájení PoE++ pro 802.3 af/at/bt až do 90W
• Reportování PSE konfigurace a napájených párů
• Reportování napětí/proud/reálný výkon

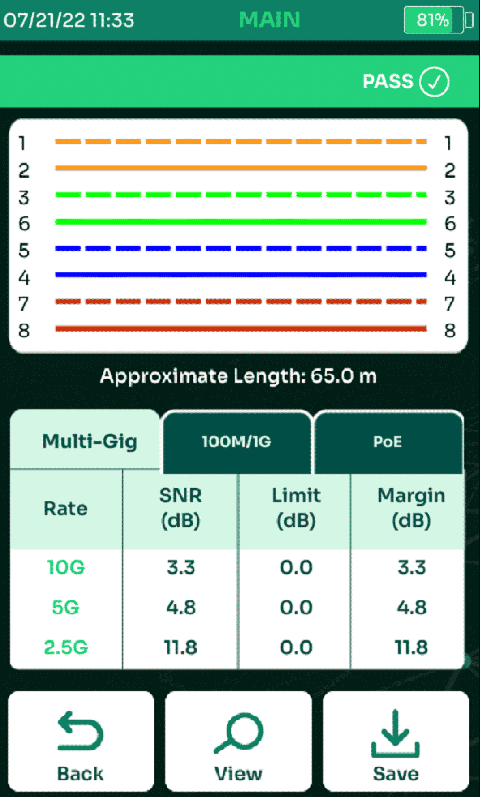

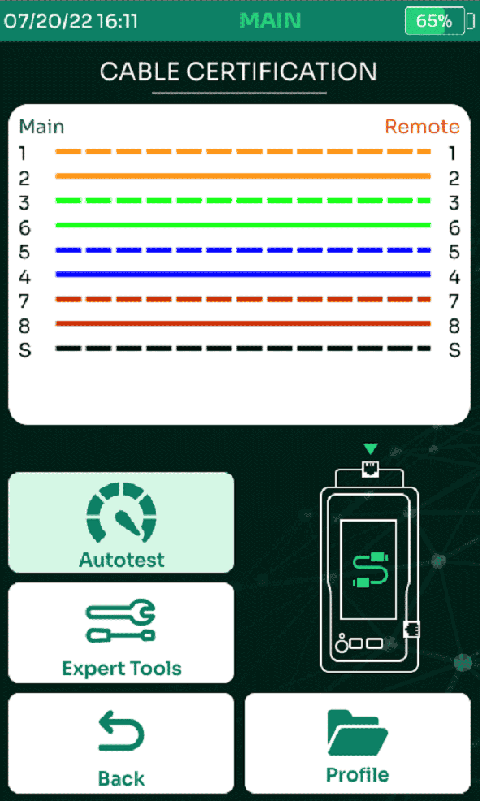

• Autotest kvalifikuje, zda měřená linka rychlostně podporuje nebo nepodporuje (Pass/Fail) 1/2.5/5/10 Gigabit Ethernet přenosovou rychlost a to i za trvalého PoE++ zatížení.
• Reporty poměr signálu k šumu (Signal-to-Noise Ratio SNR) a bitová chybovost (Bit Error Rate BER). Standartní nebo uživatelsky nastavitelné hodnoty.
• Integrovaný generátor provozu a zpětná smyčka (loopback) pro zátěžový test linky

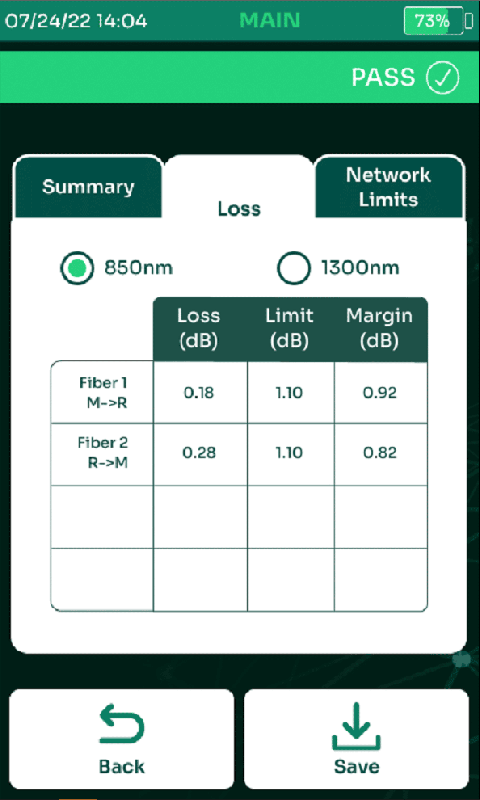

• Moduly pro OLTS (měření útlumu a délky segmentu) certifikaci optických kabeláží
• Multimode 850/1300nm a singlemode 1310/1550nm moduly
• Integrovaný VisiFault pro indikaci přerušeného vlákna
• Možnost připojení optické sondy pro vizuální kontrolu znečištění a poškození optických konektorů
• Integrovaný voltmetr pro měření elektrického napětí u optických hybridních kabelů (optické kabely s metalickými vodiči pro přenos napájení)

OTDR

Testovací optické OTDR adaptéry společnosti AEM poskytují další funkce pro řešení problémů. OTDR adaptery doplňují možnosti certifikace Tier-1 se sadou pro testování optických ztrát TestPro a NSA. OTDR dává technikům v terénu možnost snadno určit místo přerušení vlákna nebo jiných ztrátových událostí, které způsobují selhání testu optických ztrát.

Testovací adaptéry OTDR lze přidat k libovolné sadě TestPro a NSA a jsou k dispozici v multimódové a jednovidové verzi. Níže jsou uvedeny adaptéry a čísla příslušných modelů.

Sady testovacích adaptérů

• AD-OTDR-U-850_1300 - multimódové vlnové délky 850/1300 nm
• AD-OTDR-U-1310_1550 - Jednovidové vlnové délky 1310/1550nm
• AD-OTDR-U-1310_1625 - Jednovidové vlnové délky 1310/1625nm

• Test užitečný pro přesuny, přidávání, změny a pro odstraňování problémů

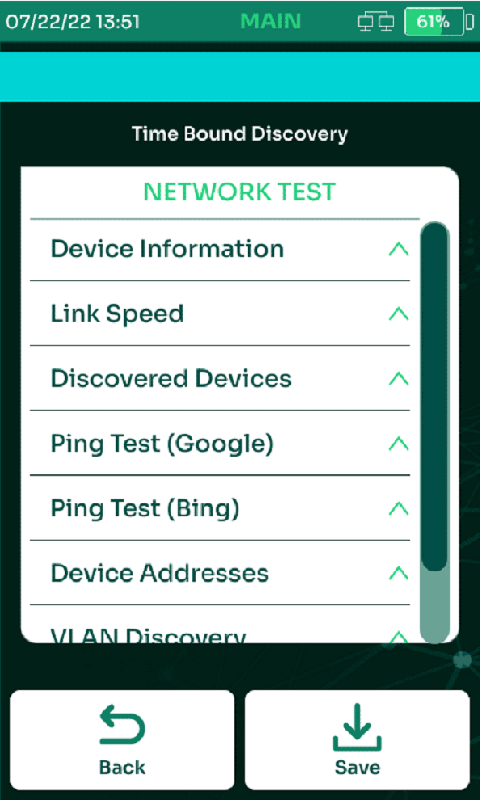

• TestPro se připojí k živé síti buď prostřednictvím vestavěného síťového rozhraní 10/100/1000 nebo prostřednictvím integrovaného rozhraní WiFi

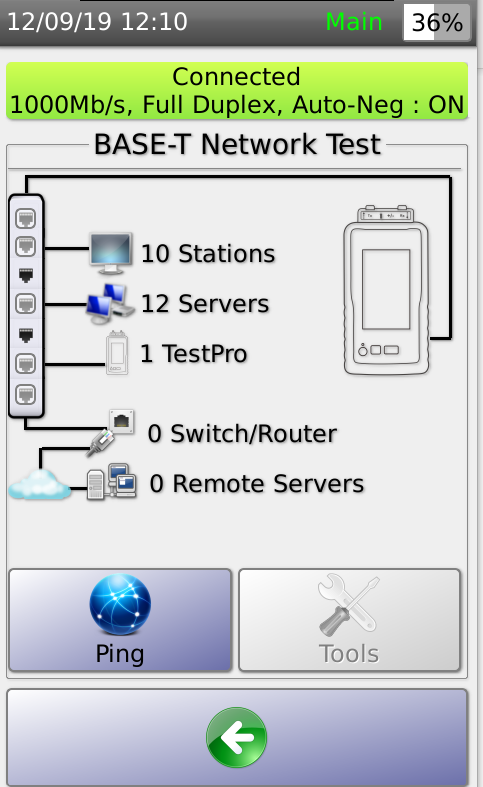

• Jakmile je TestPro připojen, funkce automatického zjišťování zobrazí připojená zařízení v síti
• Chcete-li zjistit připojení a latenci, proveďte Ping na libovolné zařízení v místní síti nebo na internetu
• Zobrazení seznamu IP adres pro připojená zařízení
• Vyberte libovolnou adresu IP chcete-li zobrazit podrobnosti o zařízení, MAC adresu a další zobrazení podrobností o místní síti jako jsou Gateway, maska podsítě, DHCP server
• Pomocí příkazu Ping ověřte připojení point-to-point k vybraným zařízením nebo ven k Internetu výběrem předdefinovaných nebo vlastních adres URL webových stránek a zobrazením podrobností o latenci

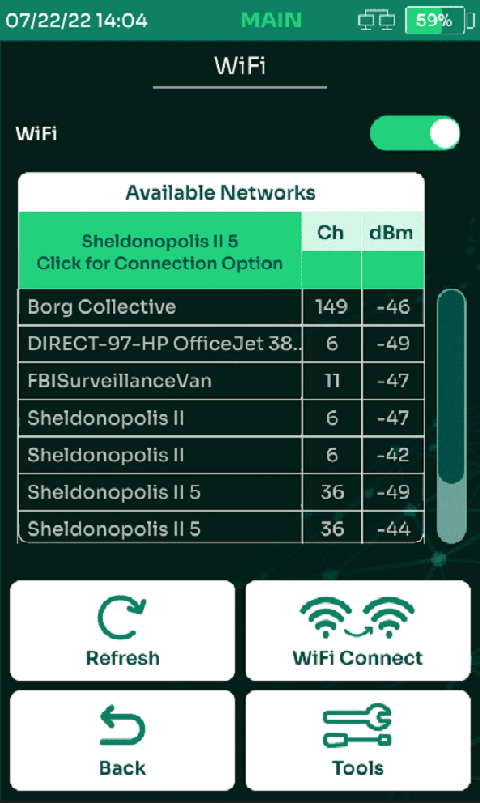

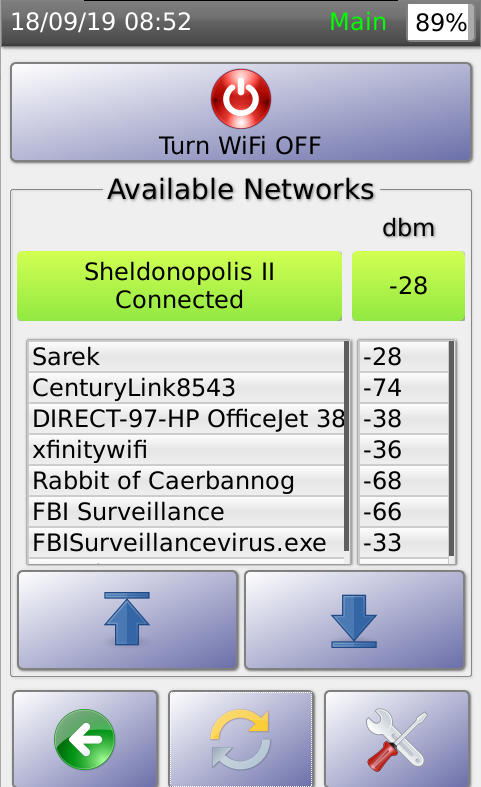

• Testování Auto-Discovery zobrazí všechny zjištěné SSID a jejich přidružené RSSI (přijatá úroveň signálu)
• To je užitečné při určování, zda síť WiFi, ke které se zákazník pokouší připojit, má v daném místě dostatečný signál
• Zjistěte „mrtvé zóny“ WiFi kontrolou RSSI na různých místech
• Připojte se k libovolnému SSID pomocí příslušných údajů pro danou síť
• Pomocí příkazu Ping ověřte připojení point-to-point k zařízením v síti nebo na Internetu výběrem předdefinovaných nebo vlastních adres URL webových stránek a zobrazením podrobností o latenci

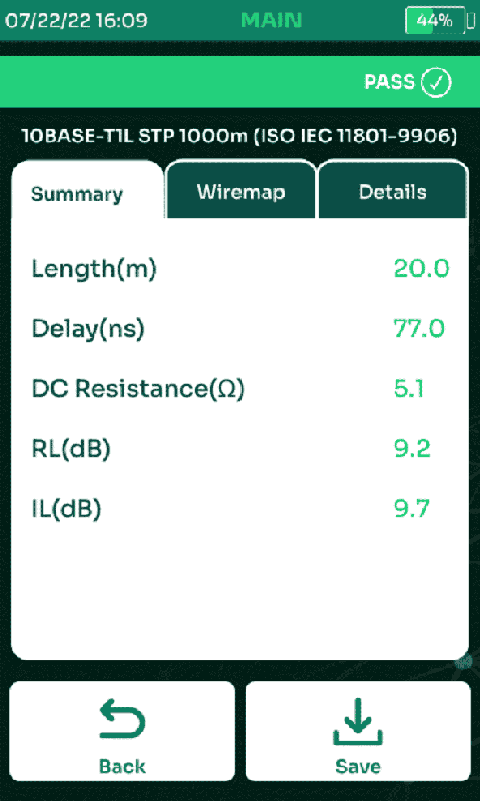

• Použití Single-Pair Ethernetu (SPE) pro připojení IoT senzorů a dalších zařízení rychle roste
• TestPro je první kabelový certifikační tester umožňující testování jednopárových ethernetových systémů
• TestPro také umožňuje specifikovat limity pro SPE na základě aktuálních specifikací IEEE

Po připojení nového adaptéru AD-NET-PASSTHRU k přístrojům TestPro nebo NSA mohou uživatelé rozšířit možnosti testování a řešení problémů s Ethernetem a PoE napájením.

Tento jedinečný testovací adaptér umožňuje připojit zařízení TestPro nebo NSA sériově mezi přepínač a koncové zařízení, například kameru PoE, a testovat, zatímco je koncové zařízení v provozu.

Testování poskytuje podrobné informace o připojené rychlosti až do 1 Gb/s, SNR (odstup signálu od šumu) na obou stranách připojení a také o odběru energie připojeného PoE zařízení. Informace lze zkoumat v reálném čase a data ukládat do výsledku testu. Test lze také spustit jako záznam protokolu, který pomáhá při řešení problémů nebo testování spojení pod zátěží po delší dobu, a protokol lze načíst do softwaru TestDataPro.

Testovací parametry zahrnují:

• Vyjednaná rychlost připojení
• Tx rychlost během aktivity
• Napětí PoE
• Proud PoE
• Výkon PoE
• SNR

Testovací adaptér (jeden adaptér)

• AD-NET-PASSTHRU
